3-Phasen-Limiter für Sun1000/2000 und Soyosource 1000/1200

Den Wechselrichter Sun1000/2000 sowie den Soyosource  gibt es optional mit Limiter.

Was ist ein Limiter und wofür wird er benötigt?

Der Limiter ist ein Stromsensor, der  den Verbrauchsstrom und den eingespeisten Strom (dieser

um 180grd phasenverschoben) messen kann. Der WR Sun1000 versucht nun, nur so viel Strom in

das Hausnetz einzuspeisen, bis Verbrauch und Einspeisung gleich sind, das Limitersignal also 0 W beträgt.

 Auf diese Weise wird sichergestellt, dass keine Energie zum Energieversorger zurückgeliefert wird.

(Sollte der WR mehr erzeugen können, kann die übrige Solarenergie in eine Batterie, über einen

Heizstab in den Warmwasserspeicher  geführt werden, oder wird nicht genutzt).

Normalerweise gibt es bei dem Sun 1000 nur die Möglichkeit einen Limitersensor anzuschließen.

Die meisten Zähler summieren aber alle 3 Phasen auf, so dass es sinnvoll ist, auch alle 3 Phasen zu verwerten.
Das eingespeiste Limitersignal also erst auf 0 W gehen zu lassen, wenn die Summe aller Phasen gleich der
vom WR eingespeisten Leistung entspricht.

3-PhL Funktionsweise

Um die 3 Phasen eines Zählers auszuwerten, kann man nicht einfach 3 Stromsensoren zusammenschalten.
Der Grund ist, dass die 3 Sensorsignale (die Ströme der 3 Phasen)

phasenverschoben sind.  Wichtig ist also, dass die 3 Sinussignale in Phase sind.

Dann kann man diese einfach addieren.

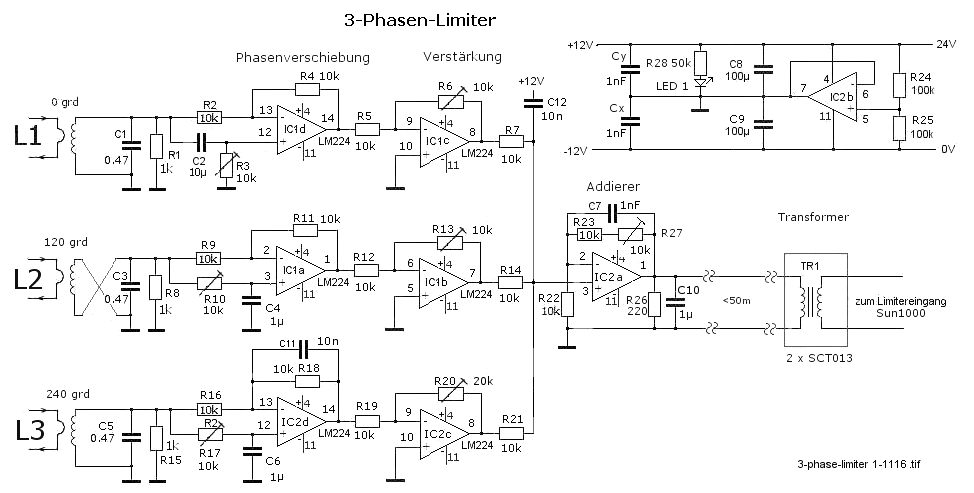

Das Verschieben der Phase wird mit einem Allpass gemacht. Das hat den Vorteil, dass die

Amplitude des Sinus nahezu unverändert bleibt und sich nur die Phase verändert.

Interessant dabei ist, dass auch die Phase von L1 ein wenig verschoben werden muss.

Obwohl L1 die Referenz ist, wird wohl diese Phase im Sun1000 auch ein wenig verschoben.

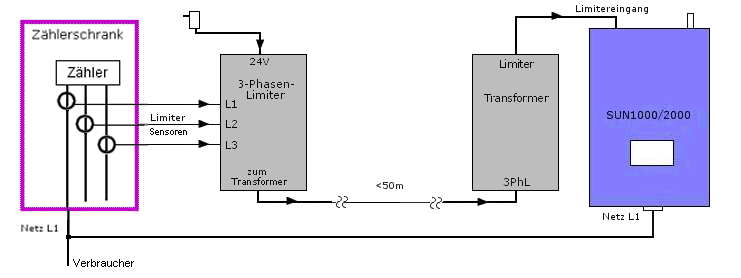

Der Standard 3-PhL als Zusatzgerät

der 3-PhL besteht aus
- Einem Kästchen mit Elektronik (also den Phasenschiebern, Verstärkern und Addierer)

- Einem Transformer, der das erzeugte Sensorsignal impedanzrichtig an

   den WR weitergibt. Dieser ist auch wichtig, weil z.B. der Sun intern nicht potentialfrei ist.

- 3 Stk 100A/50mA Sensoren

- Sowie ein 24V Netzteil das den 3-PhL versorgt.

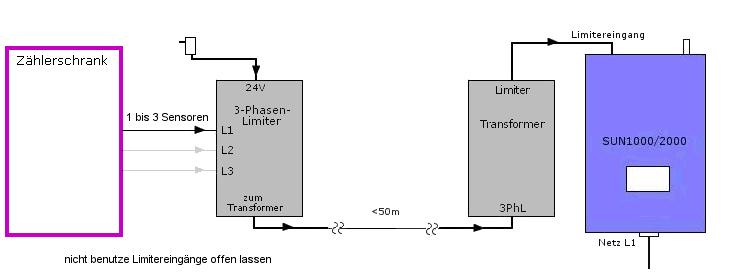

Der 3-PhL nur als Limiterverlängerung bis 50m

Achtung: Limiterleitungen und Leitung zwischen 3-PhL und Transformer nicht parallel zu Stromleitung

verlegen, kann übersprechen und Limitersignal verfälschen.

Wenn der SUN nicht an L1 angeschlossen werden kann

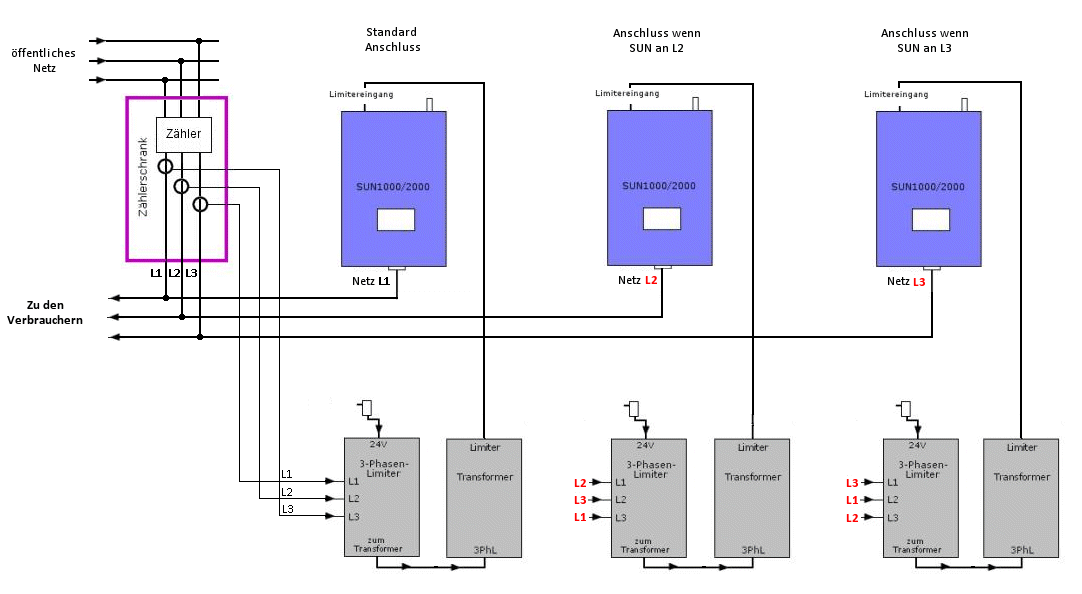

Wenn der SUN nicht an L1 angeschlossen werden kann, müssen die Sensoren an der
3_PhL-Box entsprechend folgender Abbildung angeschlossen werden.

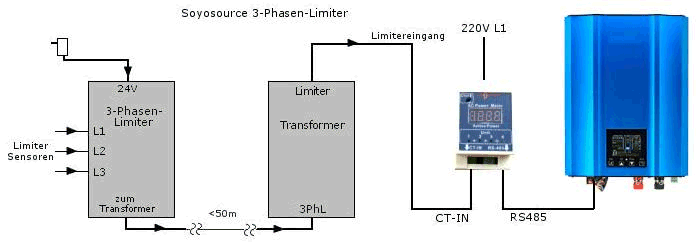

Der 3-PhL für Soyosource

Beim Soyosource geht das Limitersignal nicht direkt in den WR sondern in ein Wattmeter, das dann

auch die erforderliche Leistung anzeigt. Über ein RS485 Signal geht die Info dann in den WR.

Wegen der, gegenüber dem Sun anderen Eingangsimpedanz, wird der 3-PhL anders eingestellt und

bekommt das Transformerausgangskabel einen für das Wattmeter passenden Stecker.
